Scope

• Rechthoekige panelen kunnen worden berekend met een minimum afmeting van (BxH) 0.2 x 0.2 m en een maximum van 3.2 x 3.2 m.


• De materialen floatglas, figuurglas en geemailleerd glas zijn beschikbaar waarbij kan worden gekozen uit de behandelingen ‘niet voorgespannen’, ‘thermisch versterkt’ en ‘thermisch gehard’

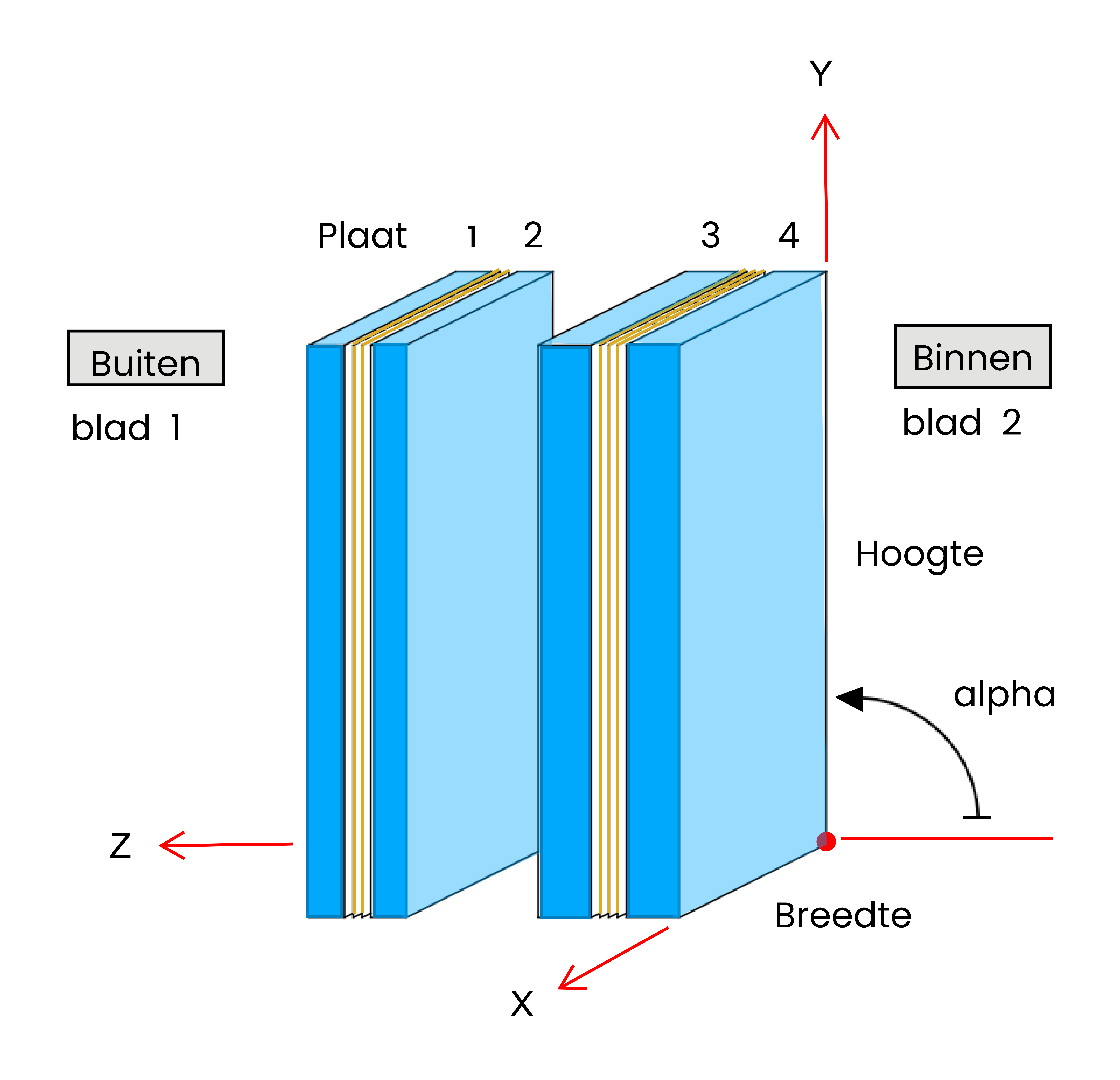

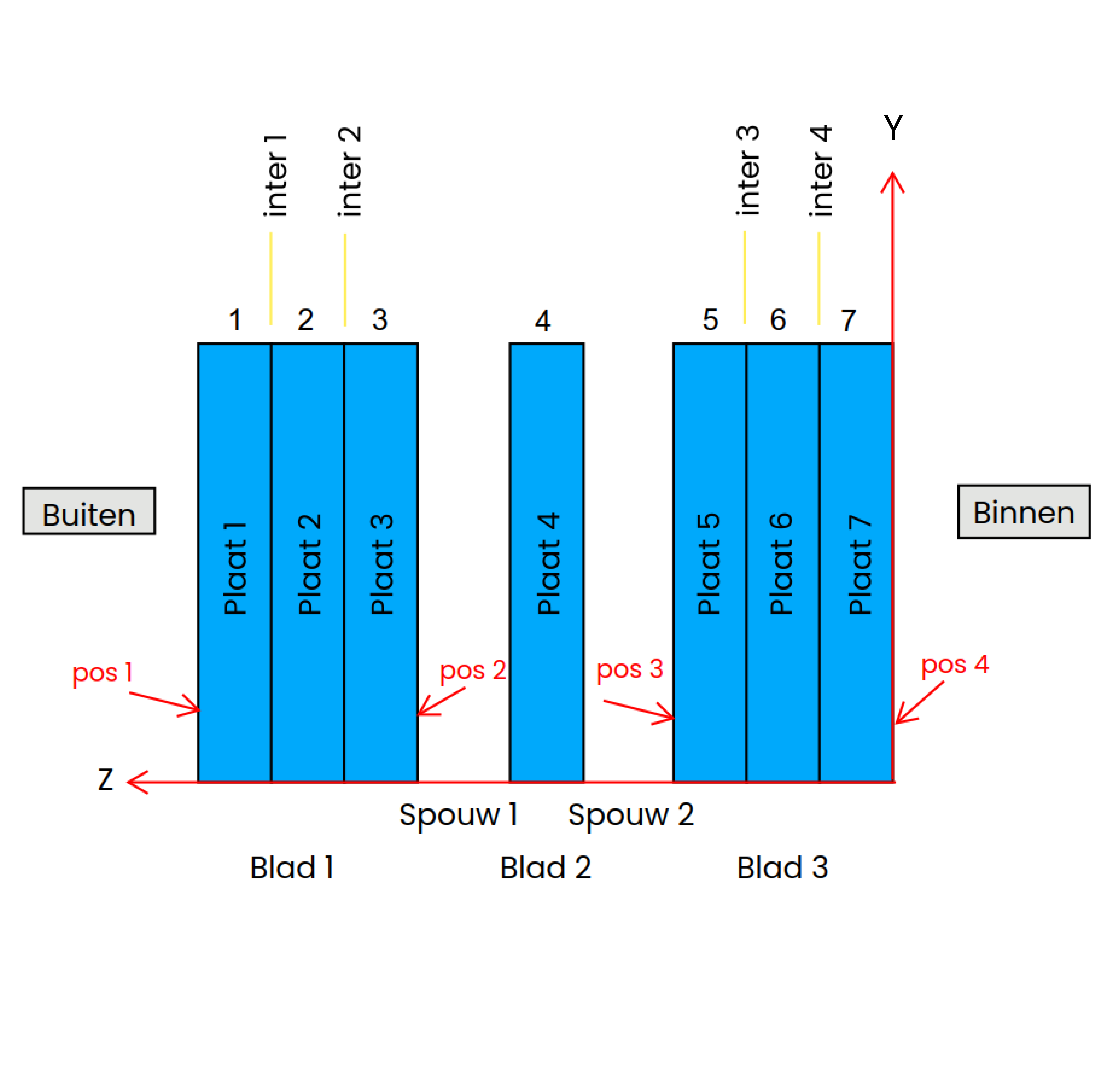

• Glasconfiguraties kunnen worden samengesteld uit drie glasbladen waarbij de buitenste bladen uit maximaal drie gelamineerde gasplaten kunnen bestaan. Het middelste glasblad bij triple glas bestaat altijd uit één glasplaat en is dus ongelamineerd.


• In- en uitvoer in de Nederlands taal.



     Uitgangspunten

• De berekeningen zijn gebaseerd op NEN 2608:2014 en volgen de equivalente dikte methode.


• In de basis versie is standaard gerekend met ontwerplevensduurklasse 4 (50 jaar). In de expert tool is de ontwerplevensduurklasse handmatig in te stellen.


• In verband met het beperkte toepassingsgebied van de NEN 2608:2014 wordt triple glas berekend als dubbelglas waarbij de aangehouden spouwdikte de optelling is van beide spouwen. In deze benadering dragen de buitenste bladen conservatief alle belasting en draagt het middelste blad niet mee.


• De belastingcombinaties zijn gebaseerd op NEN-EN 1990:2019+NB en kunnen worden opgesteld volgens consequentie klasse CC1, CC2 en CC3.


• De balustrade belastingen worden aangebracht aan de binnenzijde van het glasblad.


• De optredende buigtrekspanning en doorbuiging van de glasplaten zijn bepaald door interpolatie van waarden uit een database. Door het interpoleren kunnen onnauwkeurigheden in het antwoord optreden. Wanneer het wel/niet voldoen van een glasplaat in het invloedsgebied van deze onnauwkeurigheid valt, dan wordt dit ondervangen door een melding op het scherm. In dat geval is het raadzaam om ter controle een aanvullende berekening uit te laten voeren of om een sterkere glassamenstelling te kiezen.



     Normen

     Disclaimer

Deze rekentool is bedoeld als hulpmiddel bij het bepalen of de glassamenstelling en/of -dikte voldoet aan bouwtechnische eisen. Deze tool is met grote zorgvuldigheid ontworpen. De uitkomsten zijn gebaseerd op door de gebruiker ingevoerde gegevens. Aan de uitkomsten kunnen geen rechten worden ontleend. De rekentool biedt niet de garantie dat het product geschikt is voor de beoogde specifieke toepassing en/of voldoet aan wet- en regelgeving of andere normen.
