Scope

• Rechthoekige panelen (zonder resrictie in afmeting).


• Vormruiten kunnen worden berekend in de volgende categorien: cirkelvormig, toogruiten, driehoekig, parallelogram, rechthoek met schuine zijde(n), rechthoek met afkanting.


• De materialen floatglas, figuurglas en geemailleerd glas zijn beschikbaar waarbij kan worden gekozen uit de behandelingen ‘niet voorgespannen’, ‘thermisch versterkt’ en ‘thermisch gehard’


• Glasconfiguraties kunnen worden samengesteld uit drie glasbladen waarbij de buitenste bladen uit maximaal drie gelamineerde gasplaten kunnen bestaan. Het middelste glasblad bij triple glas bestaat altijd uit één glasplaat en is dus ongelamineerd.


• Oplegcondities zijn mogelijk in drie varianten; lijnvormig-schanierend, lijnvormig-ingeklemd en glasklemmen


• In- en uitvoer in de Nederlands taal.



     Uitgangspunten

• De berekeningen zijn gebaseerd op NEN 2608:2014 en volgen de equivalente dikte methode.


• In de basis en pro versie is standaard gerekend met ontwerplevensduurklasse 4 (50 jaar).


• In verband met het beperkte toepassingsgebied van de NEN 2608:2014 wordt triple glas berekend als dubbelglas waarbij de aangehouden spouwdikte de optelling is van beide spouwen. In deze benadering dragen de buitenste bladen conservatief alle belasting en draagt het middelste blad niet mee.


• De belastingcombinaties zijn gebaseerd op NEN-EN 1990:2019+NB en kunnen worden opgesteld volgens consequentie klasse CC1, CC2 en CC3.


• De balustrade belastingen worden aangebracht aan de binnenzijde van het glasblad.


• De optredende buigtrekspanning en doorbuiging van de glasplaten zijn bepaald door interpolatie van waarden uit een database. Door het interpoleren kunnen onnauwkeurigheden in het antwoord optreden. Wanneer het wel/niet voldoen van een glasplaat in het invloedsgebied van deze onnauwkeurigheid valt, dan wordt dit ondervangen door een melding op het scherm. In dat geval is het raadzaam om ter controle een aanvullende berekening uit te laten voeren of om een sterkere glassamenstelling te kiezen.


• De modificatie factor ‘kmod’ wordt berekend volgens NEN2608:2014 bijlage G.


• De reststerkte van het glas ná eenzijdige breuk wordt berekend volgens NEN2608:2014 bijlage J.



     Eindige Elementen Modellering (EEM)

• Om de doorbuiging en spanning in het glas te vinden wordt per uitgevoerde berekening een eindig elementen model gemaakt.


• Het glasblad is gemodelleerd met plaatelementen met een mesh size van 50x50mm of in het geval van glasklemmen 15x15mm.


• Het eindige elementen model wordt berekend met een geometrisch niet lineaire solver gebaseerd op de Kirchoff theorie.

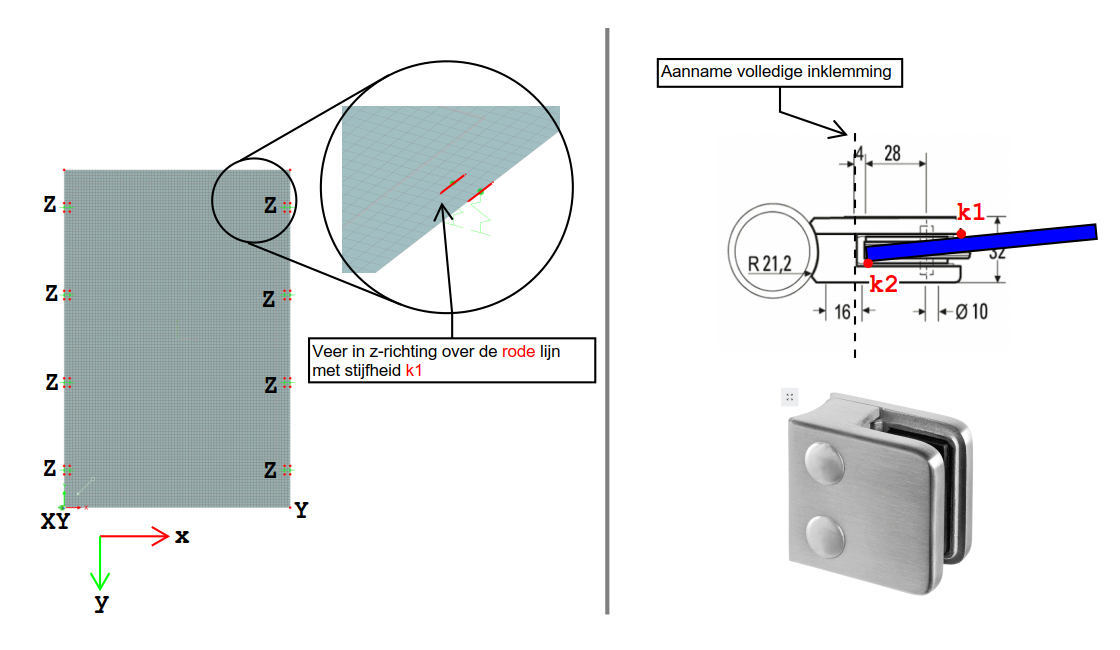

• Elke glasklem is geschematiseerd als twee lijnvormige oplegging die verend zijn opgelegd in de Z-richting. De afmeting van de glasklem is 30x45mm. De veerstijfheid is bepaald aan de hand van de buiging van het staal en de indrukking van het rubber.k1 = 52900N/mm, k2 = 77500 N/mm.
